En las profundidades de Londres, una red de túneles que conecta estaciones de metro recién construidas y renovadas marca un cambio transformador en el transporte para la capital del Reino Unido y más allá.
El ambicioso proyecto Crossrail ha construido un nuevo ferrocarril-la Línea Elizabeth-actualmente el desarrollo de infraestructura más grande de Europa. Una vez finalizada, esta nueva línea se integrará completamente con el sistema de tránsito existente de Londres, extendiéndose a lo largo de 100 kilómetros desde Shenfield y Abbey Wood en el este hasta Reading y el aeropuerto de Heathrow en el oeste.
Se espera que esta nueva línea agregue £42 mil millones a la economía del Reino Unido, catalizando la regeneración de Londres y transformando permanentemente la forma en que los pasajeros viajan por la ciudad. En este proyecto épico, el acero ha desempeñado un papel vital en cada etapa: desde la excavación del túnel y la construcción de la estación hasta el tendido de vías y las operaciones de los trenes.
Báscula de estación e integración de acero
La Línea Elizabeth dará servicio a 41 estaciones, incluidas 10 de nueva construcción. De las estaciones existentes conectadas a la nueva línea, 30 están siendo modernizadas para dar cabida a nuevos modelos de trenes y mayores volúmenes de pasajeros.
Martin Gamble, director de construcción del proyecto de la estación Farringdon, señala que la actual estación central de Londres-actualmente en la última-etapa de renovación-se convertirá en una de las más transitadas del Reino Unido una vez finalizada. "Hemos excavado aproximadamente 42 kilómetros de túneles", afirma, "incluidas 10 nuevas estaciones en el centro de Londres".
"La Elizabeth Line aumentará la capacidad total de la red ferroviaria de Londres en un 10%", añade Gamble, señalando que el nuevo servicio transportará a más de 200 millones de pasajeros al año.
Maravilla de la ingeniería: túneles-propulsados por acero

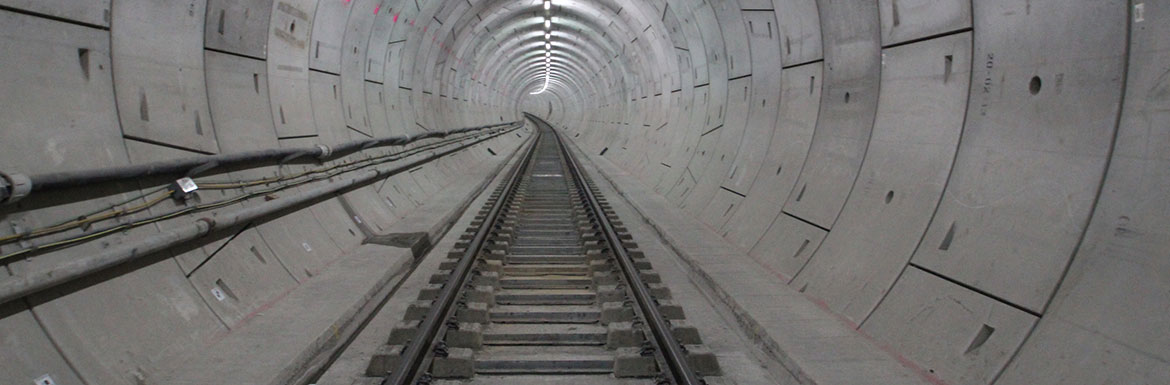

Para permitir que la nueva Línea Elizabeth pase por debajo de los edificios históricos de Londres y la densa infraestructura ferroviaria existente, se excavaron 42 kilómetros de nuevos túneles durante tres años utilizando ocho máquinas perforadoras de túneles (TBM) de acero-.
Estos túneles alcanzan profundidades de hasta 40 metros, lo que presenta complejos desafíos de ingeniería que requirieron técnicas modernas y maduras para su finalización segura y exitosa.
"Los túneles de las estaciones tienen un diámetro de aproximadamente 12 metros, lo que requiere extremo cuidado durante la construcción para limitar los asentamientos en la superficie", explica Gamble.
Utilizando tuneladoras gigantes equipadas con cabezales de corte de acero endurecido, los equipos excavaron en diversas condiciones del suelo en toda la ciudad. "Las condiciones del terreno en algunas zonas, especialmente en Farringdon, eran siempre difíciles", subraya Gamble.
La gestión del "asentamiento"-movimiento del suelo después de la excavación subterránea-fue fundamental para el éxito de la construcción de túneles a gran-escala de Crossrail. A través de una "lechada de compensación", se inyectó una lechada similar al cemento-en zonas de asentamiento de alto-riesgo. Gamble señala que el equipo de Crossrail utilizó esta técnica para "mantener el asentamiento de la superficie dentro de límites aceptables".
Refuerzo de acero: la columna vertebral de la construcción de túneles
En comparación con otras estaciones de Crossrail, los túneles de Farringdon son más profundos y contienen más agua. En consecuencia, estos túneles se construyeron utilizando-hormigón armado colado in situ--una estrategia fundamental para el enfoque de construcción de túneles. En Farringdon se desplegaron aproximadamente 1.750 toneladas de hormigón proyectado y 12.750 toneladas de acero de refuerzo estructural (barras de refuerzo, normalmente equivalentes a HRB400/Q345).
"El hormigón armado es el estándar para la mayoría de las instalaciones subterráneas", señala Gamble, y añade: "En algunas secciones, los túneles de tuneladoras de 7-metros de diámetro se ampliaron a 12 metros utilizando un revestimiento de hormigón proyectado".
"Obviamente, el hormigón tiene una resistencia a la tracción muy pobre. La incorporación de refuerzo de acero permite que la estructura compuesta alcance rápidamente la capacidad de tracción requerida".
"Shotcrete incorpora barras de acero segmentadas que se agregan directamente durante el proceso de proyección de concreto. Estas barras brindan resistencia a la tracción a la capa de concreto subyacente, evitando la delaminación".
Este proceso integrado también ayudó al equipo de Farringdon a evitar un complejo-procedimiento de dos pasos-instalar primero las barras de refuerzo y luego rociar concreto a su alrededor-agilizando significativamente la construcción.
Detrás de los elementos de soporte de carga prefabricados-y las aplicaciones de hormigón proyectado, los sistemas de soporte de acero permitieron un avance rápido y eficiente del túnel, al tiempo que mantuvieron otras fases del proyecto dentro del cronograma.
Arquitectura de la estación: la estética del acero inoxidable se une a la función

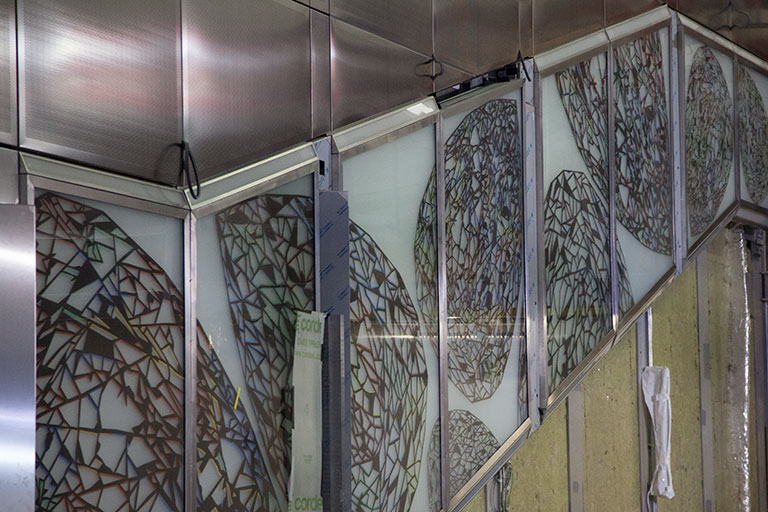

La estación Farringdon cuenta con un revestimiento de vidrio y acero inoxidable 304 con un diseño de diamante-que refleja el cercano distrito de joyería de Hatton Garden. La gran estructura de acero estructural que soporta el techo en forma de diamante-en la taquilla oeste solo se retiró después de que se completó la estructura del techo permanente.
En la taquilla este, los elementos de diseño hacen referencia al cercano Barbican Arts Centre. Ambas salas cuentan con paneles de acero inoxidable 316L de color champán-y ventanas de vidrio-incrustadas, lo que crea un ambiente relajado y acogedor para los viajeros y viajeros de Londres.
Cada una de las estaciones a lo largo de la Línea Elizabeth presenta diseños distintivos, que brindan espacios seguros, accesibles y visualmente impactantes que guían a los pasajeros de manera eficiente desde el túnel hasta el nivel de la calle.
De A a B: Rieles de acero de alta-resistencia y sistemas inteligentes
Tras su apertura total, la Línea Elizabeth operará trenes cada 2,5 minutos durante las horas pico. Cada andén ha sido renovado para dar cabida a nuevos trenes de alta-tecnología y gran-capacidad.
Estos trenes cuentan con entre 7 y 9 vagones peatonales totalmente interconectados, espacio ampliado para estar de pie, configuraciones de asientos variadas y aire acondicionado. Los sistemas inteligentes de iluminación, control de temperatura y frenado regenerativo reducen el consumo de energía en un 30%.
Las puertas mosquiteras de la plataforma-construidas con acero inoxidable (grado 304)-separan a los pasajeros de las corrientes de aire del túnel y muestran información-en tiempo real sobre la ocupación del vagón. Esto permite a los pasajeros posicionarse en puntos de embarque menos-concurridos, mejorando la eficiencia y la comodidad.
La Línea Elizabeth instaló aproximadamente 50 kilómetros de acero ferroviario de alta-resistencia (equivalente a U71Mn/Q345). Sin embargo, los posibles impactos del ruido presentaron desafíos de ingeniería únicos cerca de áreas sensibles como Farringdon.
"Utilizamos cinco tipos diferentes de rieles", explica Gamble. "La mayoría de las estaciones utilizan el riel base-plano estándar que se ve hoy en día. Pero debajo del Soho-con sus numerosos estudios de grabación-y el Barbican Theatre, tuvimos que instalar losas de vía flotantes".
"Este tipo de riel evita la transmisión de vibraciones cuando los trenes pasan a través de túneles, aislando las vibraciones del suelo y transfiriéndolas a la superestructura. Para lograr esto, se construye una enorme losa de concreto sobre grandes resortes de acero (equivalente a acero aleado 50CrVA/60Si2Mn). La losa sostiene el riel; los resortes amortiguan las vibraciones-de modo que cuando escuches a Rachmaninoff en el Barbican, no escucharás ruidos abajo."
Impacto-a largo plazo: el papel del acero en la sostenibilidad
Una vez finalizado el Crossrail y la Línea Elizabeth en pleno funcionamiento, más de 1,5 millones de personas llegarán al centro de Londres en menos de 45 minutos. El sistema mejorará la movilidad y la eficiencia en toda la ciudad y al mismo tiempo aliviará la congestión en la red de transporte de Londres.
Se espera que una mejor conectividad entre los principales distritos financieros y de negocios de Londres y el aeropuerto de Heathrow impulse significativamente la actividad comercial, con beneficios económicos proyectados para el Reino Unido que alcanzarán los £42 mil millones.
"Toda la infraestructura de Crossrail está diseñada para una vida útil de 120 años, y el acero ha desempeñado un papel crucial para lograr esta longevidad".
Los impactos sociales y ambientales fueron consideraciones clave; Muchos materiales se obtuvieron localmente cuando fue posible, incluidas 2.500 toneladas de acero estructural y 2.750 toneladas de acero para obras temporales. La reutilización de materiales fue fundamental para la planificación-de la fase de excavación.
"Las secciones de acero restantes y-los elementos de soporte cortados se retiraron y reciclaron", señala Gamble, y añade que aproximadamente el 99 % de los materiales del proyecto Farringdon se reutilizaron.
"Cada instalación en Crossrail tiene una vida útil de diseño de 120-años, y el acero ha sido fundamental para brindar esta durabilidad. Estas estructuras están diseñadas para un servicio a largo plazo-sin reemplazo, una consideración de diseño crítica que garantiza que permanezcan en servicio una vez construidas".
Para un proyecto de esta escala, la selección de materiales influye en el éxito de cada fase. La elección de Crossrail de acero de alto-rendimiento-desde acero al carbono estructural (Q235/Q345/Q355) para refuerzo y estructura, hasta acero inoxidable-resistente a la corrosión (304/316L) para revestimiento arquitectónico y acero de aleación para resortes (50CrVA) para aislamiento de vibraciones-garantiza la longevidad, la sostenibilidad y la contribución de la Línea Elizabeth al futuro del transporte de Londres.
>Información sobre la selección de materiales: para proyectos de infraestructura a gran-escala que requieren durabilidad, soldabilidad y rendimiento del ciclo de vida:
- Acero al carbono estructural (Q235/Q345/Q355 / ASTM A36/A572): Ideal para refuerzo, estructuras y trabajos temporales.
- Acero inoxidable (304/316L/ASTM A240): preferido para revestimientos arquitectónicos, mamparas de plataformas y entornos de alta-humedad.
- Acero para resortes de aleación (50CrVA/60Si2Mn): esencial para aplicaciones de amortiguación de vibraciones-como losas de vía flotantes
- Acero ferroviario de alta-resistencia (equivalente a U71Mn/Q345): fundamental para operaciones ferroviarias de carga pesada-y alta-frecuencia.
>Todos los grados admiten la certificación de fábrica (EN 10204 3.1), el corte personalizado y el embalaje listo para la exportación- para proyectos de infraestructura global.
